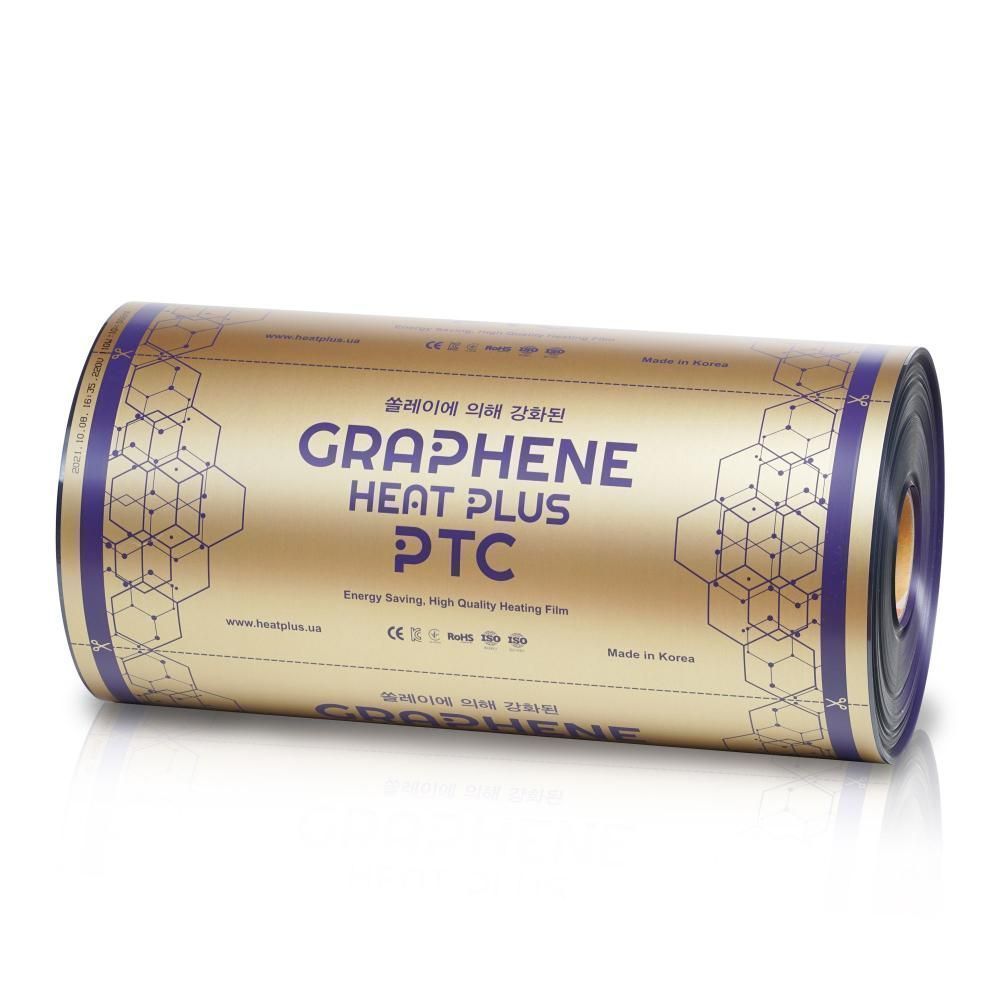

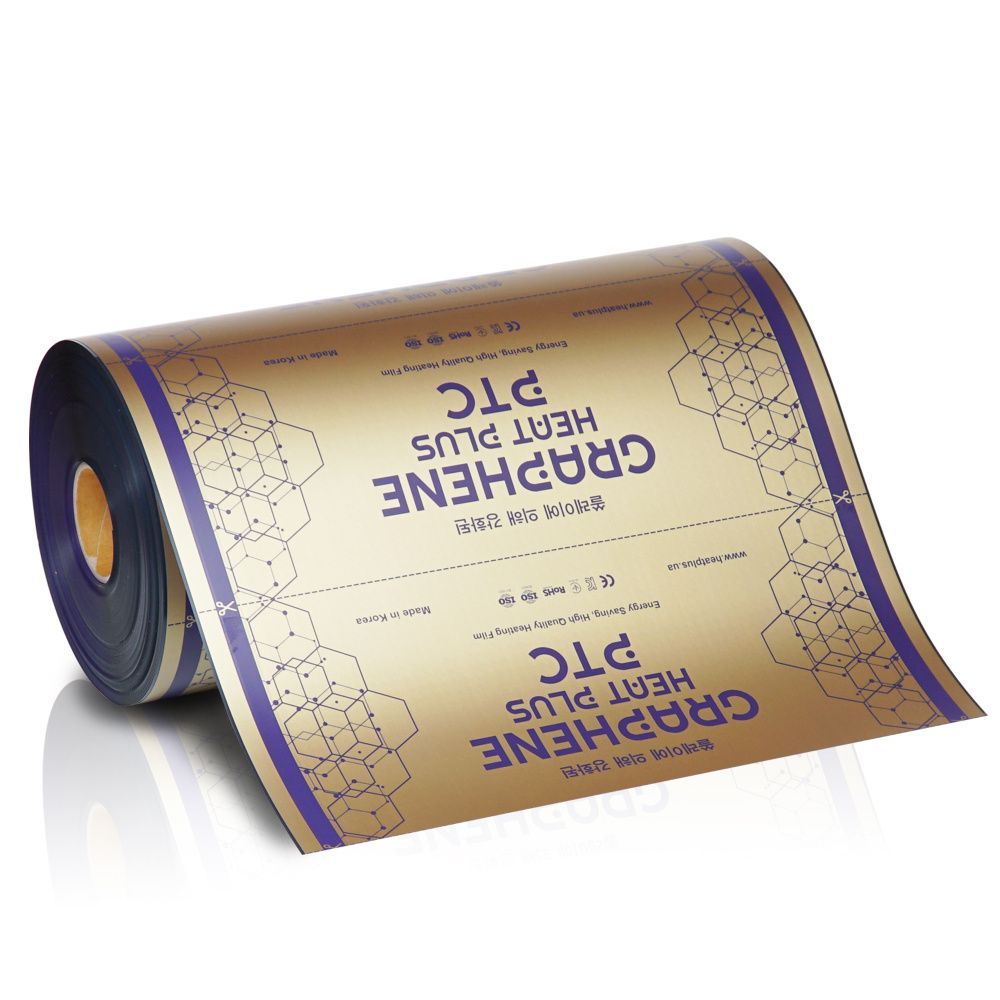

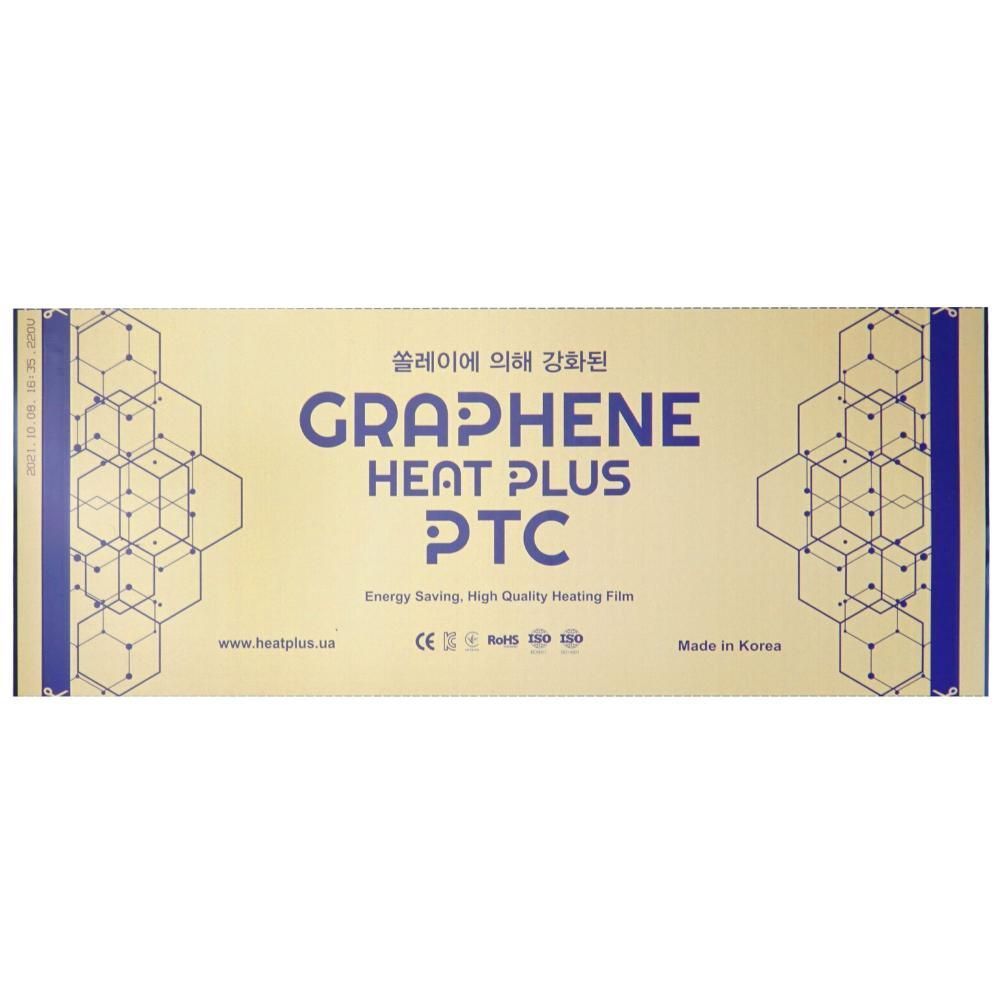

Інфрачервона плівка Graphene PTC - середньо-температурна гріюча карбонова плівка від HEAT PLUSТМ c саморегуляцією та додаванням графену. Сертифікований продукт:
Застосовується як нагрівальний елемент у системах теплої підлоги під наступні типи підлогових покриттів:
плитка | ламінат | лінолеум | паркетна дошка ковролін
Суцільна інфрачервона плівка, що саморегулюється Heat Plus Graphene PTC - це перша в Кореї плівка з нанесенням графену і технологією саморегуляції (PTC).
HEAT PLUS – провідний світовий бренд інфрачервоного опалення.
Продукція HEAT PLUS унікальна, тому що може застосовуватися не тільки як тепла підлога, але і як повноцінна система опалення за умови покриття інфрачервоною плівкою від 60% загальної площі.
Маркування саморегулюючої плівки PTC походить від англPositive Temperature Coefficient (Позитивний температурний коефіцієнт) До складу карбонової пасти цієї плівки входячи нано-частки, опір яких збільшується при підвищенні температури. запобігає локальному перегріву При охолодженні, карбонова паста плівок PTС повертає свої властивості у вихідне положення.
Незважаючи на те, що плівка має ефект саморегуляції, використовувати в системі теплу підлогу її потрібно лише спільно з терморегулятором.
Наявність Графена в інфрачервоній плівці PTC виводить даний продукт на більш високий рівень якості та безпекиТак як Графен має високу електропровідність і теплопровідність.
Плівка, що гріє "Heat Plus Graphene PTC прогрівається рівномірно по всій площі, т.кв ній відсутні міжсекторні проміжки, що не гріються.
Використання ікон плівки Heat Plus Graphene PTC як тепла підлога підійде для житлових приміщень, а також приміщень з високими тепловтратами, наприклад: не утеплені бетонні стіни, старі віконні рами, щілини і протяги.
Завдяки питомій потужності 260 Вт/м.квданную плівку рекомендується використовувати під плитку та керамограніт.
Будова інфрачервоної плівки, що саморегулюється та способи монтажу ік-плівки аналогічні моделям SPN та APN.
КЛЮЧОВІ ПРИЄМНИЦТВА СПІЛЬНОЇ НАГРІВАЛЬНОЇ ПЛІВКИ Heet Plus Graphene PTC
Має чудову миттєву теплопровідність у порівнянні зі звичайною нагрівальною плівкою PTC
При температурі від 50 градусів і більше теплопровідність знижується, що запобігає перегріву сам по собі
Завдяки підвищеній щільності матеріалу, товщина плівки 0,4мм, вона набагато вологостійкіша, зносостійка, ніж прості "смугасті" плівки .
Чудовий ефект енергозбереження з функцією PTC
Він економічний, тому що має чудову термічну ефективність при нанесенні на всю поверхню
Багатоцільове застосування
Можливе укладання безпосередньо під плитку (докладніше…)
УСТАНОВКА ТА МОНТАЖ ІНФРАКРАСНОЇ ПЛІВКИ ПІД ПЛИТКУ [ВІДЕО]
Залежно від фінішного покриття для підлоги, можуть застосовуватися ті або інші додаткові матеріали (підкладки, захисні шари, клею і т.д.)
У загальному випадку товщина «сендвіча» матеріалів складатиме (висота теплої підлоги – H):
Під ламінатом або паркетною дошкою: H = 4,5 мм
Під ковроліном або лінолеумом: H = 6,5 мм
Під плиткою: H = 4 мм
УВАГА! Із- через особливості монтажу, інфрачервона плівка встановлена під плитку, не коректно працює з дифавтоматами та дифреле. Підключення такої іконки необхідно здійснювати через окрему лінію з автоматичними вимикачами без диференціального захисту.
ЕЛЕКТРОСПОЖИВАННЯ ТЕПЛОГО ПІДЛОГИ Heat Plus Graphene PTC
Номінальна потужність інфрачервоної плівки Heat Plus Graphene PTC складає 260 Вт/м.кв. Отже, споживаючи номінальну потужність, з часом, буде досягнуто номінальну температуру нагрівання 50°С, при задовільному утепленні підлоги та приміщення.
У разі застосування програмованих терморегуляторів та зниження заданої температури нагріву (до 20-23°С) середня витрата електричної енергії (споживання інфрачервоної плівки) становитиме:
Як основне опалення ≈ 60 Вт/м.кв
Як додаткове (комфортне) обігрів ≈ 30 Вт/м.кв
СПИСОК НЕОБХІДНИХ МАТЕРІАЛІВ ДЛЯ МОНТАЖУ ТЕПЛОГО ПІДЛОГИ «ПІД КЛЮЧ»
ЗАХОДИ БЕЗПЕКИ ПРИ РОБОТІ З ПЛІНКОЮ Heat Plus Graphene PTC
ЗАБОРОНЯЄТЬСЯ
Використовувати довжину смуги термоплівки понад 10 м
Проводити монтажні роботи при підвищеній вологості (більше 70%), на вологих поверхнях і при температурі нижче 0 °С
Використовувати утеплювач, покритий алюмінієвою або іншою металевою фольгою
Укладати плівку безпосередньо на метал
Укладати плівку на (під) пінопласт, спінений пінополістирол, мінеральну вату і т.п. утеплювачі, килимові покриття з високим ворсом , килими, матраци, великі м'які іграшки та інші матеріали (ізолятори тепла), які можуть «замикати тепловідведення»
Перегинати карбонову плівку на ділянці 5 см на кут 90° або до появи місця зламу
Накладати плівки один на одного або перехрещувати
При попаданні великої кількості води на (під) нагрівальні елементи забороняється увімкнення нагрівальної плівки до повного висихання всієї поверхні
При установці системи опалення тмHeat Plus необхідно керуватися правилами встановлення та експлуатації електрообладнання (ПУЕ) та ДБН В.2.5-24:2012 (Електрична система опалення)
Купити інфрачервону плівку Heat Plus Graphene PTC можна в нашому інтернет-магазині SOLRAY.UA з доставкою по Україні: Київ, Харків, Одеса, Дніпро, Вінниця, Львів, Івано-Франківськ, Житомир, Тернопіль, Луцьк, Львів, Рівне, Ужгород, Суми, Херсон, Хмельницький, Чернігів, Черкаси, Чернівці.
З усіх питань не стандартного застосування ІЧ-плівки HEAT PLUS STANDART рекомендуємо звертатися до нашої технічної служби підтримки:
